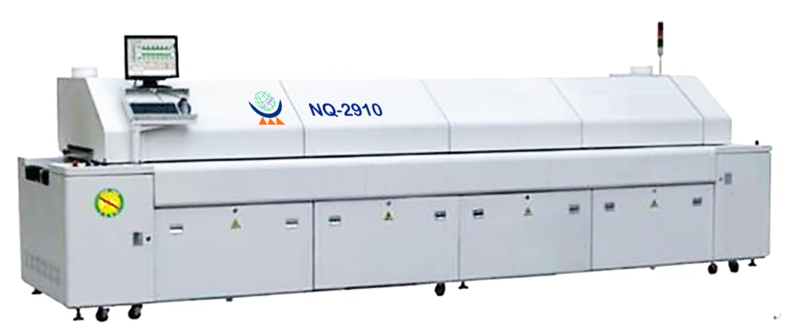

加热温区数量

上面10个小循环加热区,下面10小循环个加热区。

加热方式

平面缠绕式两侧发热线加热，增压式风道，点对点变频马达的热交换方式，变频马达驱动

加热区长度

3900MM

冷却区数量

2（自然风冷系统）

冷却区长度

1100MM

传送网带宽度

600MM

链条导轨调宽范围

50～350mm

PCB尺寸

50～350mm

PCB限制高度

25mm

传输方向

L→R（R→L）可选

传送方式

网带+链条

运输带高度

900±20MM

PCB运输速度

0～1.8m/min

PCB温度分偏差

±2℃

温度控制精度

±1-2℃（静态）

温度控制范围

室温～300℃可设置

适用焊料类型

无铅焊料/有铅焊料

控温方式

PID+SSR

使用元件种类

CSP、BGA、μBGA、0201chip等单/双面板

停电保护

UPS和延时关机

电源

3Φ、380V、50HZ

启动功率

62KW

工作功率

18KW

升温时间

Approx.20min

机身尺寸

L6000*1450*1650MM

净重

2300kg

温度曲线系统

三通道在线曲线测试，智能分析软件，显示温度及速率。

机体颜色

整机电脑白色

外壳部分

机体结构

最新流线型外壳设计，采用工业扁通作框架，2mm厚钢板折弯制作外壳，机体底部有六个万向轮，另有八个脚杯起定位放置用（可调节机体水平及高度）；

前、后门结构

均为全封闭式磁铁手扣可拆卸式结构，保证最大的作业及维护空间

上炉体开启方式

双电动丝杆顶升，双机械撑杆自锁功能，安全可靠。分加热区及冷却区两段。

内胆结构

采用美国西斯尔岩棉（120KG/立方米）填充内胆，增强保护效果。

顶盖开启方式

气弹簧支撑，前部打开，方便维护。

表面处理

防静电喷涂高温烤箱烘烤，美观坚固耐用。

加热部分

加热区数量

上面10个温区下面10个温区独立温控，可分温区单独开启。可分区加热,以减小起动功率。

相邻温区可拉温差

100℃，可以对应最高标准的无铅工艺。

升温时间

从常温到温度平衡的开始时间：约20min

PCB上元件高度限制

25MM

加热ZONE长度

3900MM

温度调整范围

0～300℃

加热区温度控制精度

±1-2℃（静态）

基板横向温度偏差

±2℃

★温度爬升能力

3℃/S

★风道结构

采用小循环加热方式，上下独立热风微循环系统，温度均匀，热补偿效率高

温区独立关闭功能

各温区单独由电脑进行PID控制，用户可对温区选择性加热，有利于形成PCB板上下温差

空载→满载（或逆向）热平衡回复时间

≦0.5秒，主要因素：绕线式发热器，棒式或板式发热器需要60秒以上

热风马达

优质耐高温马达，结构散热性好，直联方式联接叶轮，转速马达2800RPM，可提供充足的热风流量

加热元件

发热丝采用台湾台展品牌，发热丝完全裸在空气中和风道内气流充分接触，产生最佳的热交换减少热惯性冲击。

单区加热区功率

2、3、4、5、6、7、8、区各为2.6千瓦，1、9、10区各为3.2千瓦

传输部分

C/V速度设定最小单位/范围

0～1800mm/min

C/V速度偏差范围

电脑闭环控制±2%以内

链条润滑方式

电脑控制自动润滑系统，保证PCB运输顺畅

运输马达

电脑控制台湾变频调速马达，运输平稳，经久易用

传送方式

链传动+网传动

传送方向

L→R（R→L）可选

传送高度

900±20MM

网带张紧装置

采用卡座式滚筒及链轮张紧方式

网带配置

600MM宽316#SUS，耐高温、抗腐蚀、抗变形。

高强度耐磨导轨

专用H型铝导轨，表面硬化处理，耐高温耐磨，导轨特殊的热补偿防变形伸缩结构确保导轨不变形不掉板。

导轨平行度

三点同步导轨调宽装置，蜗轮、蜗杆加高精密丝杆调宽，调宽精度小于1mm，多点支撑，使导轨保持平行一致，无大小头。

调宽方式

自动调宽

传递链条

3MM凸轴35B不锈钢链条，耐高温、耐腐蚀。

控制及电器部分

控制主机

专业品牌机：惠普

控制界面

WindowsXP操作系统，操作简单

控制PLC及温度模块

专用三菱PLC控制，稳定可靠。

实时监控并记录

系统对用户操作及机器状态进行实时监控，自动记录并保存当天的日志，用户可查看和打印该日记

生产报表

具用PCB板生产报表数据库，可记录不同型号的板生产产量，系统在用户选择PCB板型号后自动记录，同时也可以对报表分析、打印

报警列表

具有完善的报警列表数据库，对机器的实时报警自动记录，也可对报表分析，打印。

报警自动提示

①三色灯视觉提示②蜂鸣器听觉提示③界面红色闪烁提示

温度曲线测试

系统具有温度曲线测试功能，测试完毕后系统将对此时所有温度，速度设置及温度曲线进行保存，可对所有数据曲线分析、打印

1/0通道实时监控

系统可对输入、输出进行实行监控，观察通讯是否正常

冷却系统

制冷方式

采用台产离心风机，对流强制风冷，出口冷气温度可达40℃以下，可明显改善无铅焊料共晶生成时产生的空泡及焊盘剥离问题。

助焊剂回收系统

专利松香回收装置

1.       焊接区与冷却设计隔离抽松香

2.       在6.7.8.9.10温区设有抽松香管道

3.       三层网过滤系统，保证松香完全回收，过滤箱体采用抽屉式设计，易于更换清理

安全保护

温度超差报警

电源异常，马达异常，链速异常，导轨到极限，温度超温低温，测温头开路……等

停电与错相保护

具有独立的相序保护电路，当三相线按错时，可保证电气元件不受损坏

停电保护功能

内置UPS及自动延时关机系统，保证PCB及回流焊机在断电或过热时不受损坏

机械部件及保温材料

外壳结构

采用2.0冷板数控自加工折制而成

表面喷涂

自主加工采用防静电喷涂，200℃高温固化

不锈钢网带

进口316不锈钢材质，持久抗变形

传动及机加部件

自主研发制作采用国内先进的技术工艺

滑动脚轮、脚杯

采用台湾德胜M20可调节镀锌脚杯，调整机体的高度及平衡，脚轮用于机体移动

不锈钢内胆

采用数控自加工耐高温使用寿命长不变形，

专用保温岩棉

美国西斯尔多层式保温省电，高密度120KG/立方米

发热部件

采用国际先进技术，瑞典进口镍铬发热丝，台湾台展高温陶瓷绝缘体

关键配件的型号与品牌

控制PLC及温控模块

三菱

控制主机

惠普

运输马达、牙箱

GPG90W 牙箱1：150K

UPS电源

美国山特

热风马达

台湾三越90W

链条

35B进口不锈钢链条

中间继电器

日本OMRON

变频器

台湾台达

发热丝

进口镍铬丝

离心风机

CY127 耐温150度 台湾三越

光电开关

OMRON

固态继电器

瑞士佳乐

总开关

正泰

空气开关

正泰

三色灯

台塑

交流接触器

正泰

热电偶

绝缘K型 台湾泛达
