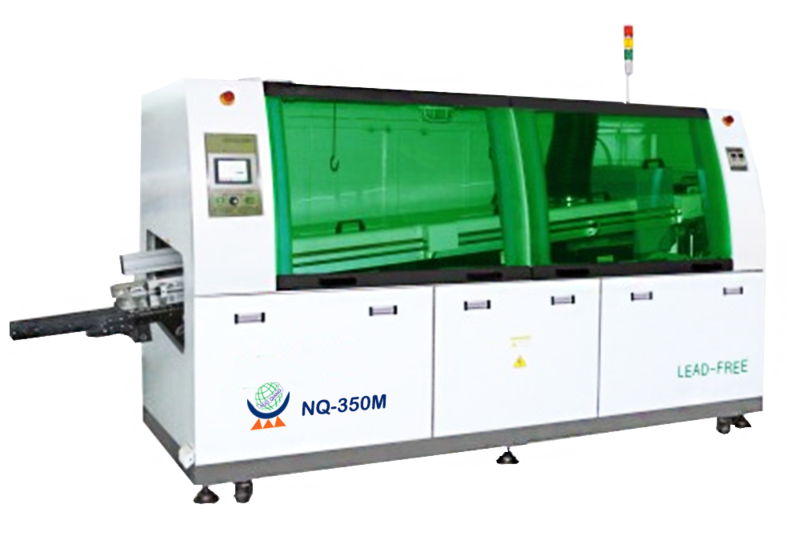

NQ-350M 3.2米触摸屏波峰焊
NQ-350M 3.2米触摸屏波峰焊
NQ-350M 3.2米触摸屏波峰焊
- 产品详情
机器特点：
1、机体流线型外观设计，采用喷塑工艺不掉漆，美观大方，经久耐用。
2、三段独立1.6米预热区，全热风预热，使PCB获得良好的焊接效果。
3、专利链爪，不粘锡，寿命长。
4、二扇观察窗，外观美观大方，方便操作和维护。
5、锡炉升降与进出，手工调结
6、配有冷却模块，温度补偿模块，适合无铅焊接和多种工艺要求
7、锡炉采用可调节喷口设计；锡渣氧化量超低，采用液态锡流动式设计原理，减少锡的冲击氧化量，波峰可随PCB板宽窄调节，大大减少了焊接PCB小板时锡的氧化量，可调距离为80-350MM。
8、传动机构采用精密模块化设计，传动准确，寿命长，易保养。
9、松香喷雾装置可拉出，并可拆卸，便于清洁维护。
10、隔离式喷雾装置，助焊剂烟雾从专用风道排出。
11、强大参数库功能，各类PCB工艺参数可按需调用操作。
12、采用显控触摸屏+三菱PLC控制系统，确保系统具有可靠性和稳定性。
13、可按用户设定的日期、时间及温控参数进行自动开关机。
14、系统故障自我诊断，故障原因自动显示，故障排除方法随时查询。
15、加热温度采用PID闭环控制，温控稳定可靠。
16、闭环式自动跟踪喷雾系统，喷雾宽度和喷雾时间自动调节，并可按需设置提前和延长喷雾时间。
17、设置有经济运行，过板自动起波，最大限度地减少锡氧化量。
18、短路及过流保护系统，对设备关键电器元件起保护作用。
19、运输系统闭环控制。无级调速，精确控制PCB预热与焊接时间
整机技术参数 | |
PCB板可调宽度 | Max.50~350mm |
PCB板运输高度 | 750±50mm |
PCB板运输速度 | 0~1800mm／Min |
PCB板运输角度（焊接倾角） | 3~7度 |
PCB板运输方向 | L→R/R→L（可选） |
PCB板上元件高度限制 | Max.100mm |
波峰高度范围 | 0——12mm可调，并保持波峰平衡 |
波峰数量 | 2 |
预热区长度 | 1600mm |
预热区数量 | 3 |
预热区功率 | 9kw |
预热区温度 | 室温~250℃可设置 |
加热方式 | 全热风 |
冷却区数量 | 1 |
冷却方式 | 风机强制冷却 |
适用焊料类型 | 无铅焊料/普通焊料 |
锡炉功率 | 12kw |
锡炉溶锡量 | Approx.360kg |
锡炉温度 | 室温~300℃、控制精度±1-2℃ |
温度控制方式 | P.I.D+SSR |
整机控制方式 | 三菱PLC+显控触摸屏 |
助焊剂容量 | Max5.2L |
助焊剂流量 | 10~100ml/min |
喷雾方式 | 白山步进马达＋ST-6喷嘴 |
电源 | 3相5线制 380V |
总功率 | max.23kw |
正常运行功率 | Approx.6kw |
气源 | 4~7KG/CM2 |
机架尺寸 | L3200×W1400×H1650MM |
外型尺寸 | L3900×W1400×H1650MM |
重量 | Approx.1400kg |
关键配件的型号与品牌 | |
控制PLC+电脑 | 三菱PLC+显控触摸屏 |
运输马达、牙箱 | 台湾欧泰90W 牙箱1：100K |
链爪 | 专用双钩爪 厚度1.5mm |
锡炉马达 | 台湾台创 三相6极0.37kw耐高温 |
洗爪马达 | 台湾KEYUAN |
喷头 | ST-6喷嘴 |
电磁阀、调节阀、接头等 | 台湾亚德克 |
中间继电器 | 日本OMRON MY2 MY4 |
变频器 | 台湾台达0.4kw |
发热管 | 台湾台展， |
轴流风机 | 环球品 |
光电开关 | 24V NPN |
接近开关 | 阳明 |
U型测速光眼 | OMRON |
固态继电器 | 瑞士佳乐 |
空气开关/总开关 | 正泰 |
交流接触器 | 正泰 |
热电偶 | 绝缘K型 |
按钮开关 | 天德 |
